2024年09月03日
皆さんこんにちは。
私は東京都東大和市と言う街にある「株式会社マーレ」と言う小さな会社に属している「Dr.マーレ」と言うただの温水暖房システムのプロフェッショナルです。
今回ご紹介する工事例は、一条工務店様や、ユニバーサルホーム様等によく採用されている「温水床暖房付エアコン」と言う商品の交換工事例となります。
温水床暖房付エアコン？なんだそれ？？
と、この商品が設置されていない住宅にお住まいの方は思いますよね？
そのような方に簡単にご説明しますと・・・、
❝百聞は一見に如かず❞
と言うことで早速施工例をご覧になっちゃってくださいな☆
＜交換工事前 室外機＞
どう見てもエアコンの室外機のような形状をしていますが、これは長府製作所の「温水床暖房付エアコン」の室外機です。
室外機本体には↑このようなシールが貼られています。
ちょっと見づらいですが、
→RAY-4030SVX(F) 室外機と室内機のセット型番
→AEY-4030SVXF 室外機の型番・・・つまりこのシールが貼られている本体の型番
→RCY-4030SVX 室内機の型番
と言うように細かく型番が分かれています。
ちなみに同じような室外機と室内機のセット型番や室外機型番には、
【セット型番】
RAY-4030SVX、RAY-4030SVXF（今回の型番）、
RAY-4033SV、RAY-4033SVF、RAY-4033SVFW、
RAY-4035SVF、RAY-4035SVFW、
RAY-4037、RAY-4037E1、RAY-4037K
RAY-4041DC、RAY-4041DCK
【室外機型番】
AEY-4030SVX、AEY-4030SVXF（今回の型番）、
AEY-4033SV、AEY-4033SVF、AEY-4033SVFW、
AEY-4035SVF、AEY-4035SVFW、
AEY-4037、AEY-4037E1、AEY-4037K、
AEY-4041DC、AEY-4041DCK、
等々があります。
※細かくてゴメンね(>_<)
当てはまる方いらっしゃいましたら、マーレへいらっしゃい♪
＜交換工事前 室内機＞
室内に設置されているエアコンの室内機です。
さっきの室内機の型番にもあったように、室内機の型番は「RCY-4030SVX」と言います。
どうせならその他の室内機型番も記載させていただきます！
【室内機型番】
RCY-4030SVX（今回の型番）、RCY-4033SV、
RCY-4035SV、RCY-4037、RCY-4041DC、
等々です☆
これらの型番のような「温水床暖房付エアコン」とは、どのような仕組みの機種かをご説明しますと、
●冬場などの暖房シーズン
温水式床暖房と、エアコンの暖房を併用して使用
→温水式床暖房で足元が暖められているので、エアコン暖房の効率が上がります。
●夏場などの冷房シーズン
エアコンの冷房または除湿として使用
→冷水を作れる機種もありますので、その場合はその他の冷房システムに対応が可能です。
と、言うような運転が可能となる機種となっています。
つまり究極に簡単に説明をしてしまうと、
【エアコン＋床暖房熱源機が合わさったような機種】
ということですね♪
＜交換工事前 床暖房リモコン＞
交換前の床暖房リモコンです。
1日2回の入り切りができるタイマー設定ができるリモコンです。
さて！
これらの機種を交換していこうと思うのですが、これがまた簡単にできるようなものではないのですよ・・・。
何故って？
それは今回の工事は、
◆エアコン交換工事と言うエアコン業者の要素
※しかもちゃんとした工事で・・・。
◆温水暖房配管を接続するという水道業者の要素
※循環回路システムを理解した業者に限る。
◆床暖房全般に対応できる床暖房専門業者の要素
※交換するだけではなく、どう使うのが効果的か等、床暖房の特性をすべて理解している業者に限る。
と言う上記すべての要素を満たした業者でないと手が出せないからです。
幸いにもDr.マーレは、上記要素をすべてを満たしているので、簡単に手が出せておりますけども♪
ちょっと寄り道です。

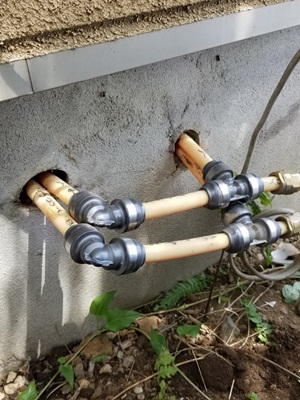

ユニバーサルホーム様等に採用されている基礎工法「SRC基礎」や、一条工務店様等を含む床暖房システムの場合、コンクリート基礎や外壁からは、このような「床暖房配管」が出されております。
場合によってはこの配管が2本だったり、4本だったり、太かったり細かったりしますが、それはたいした問題ではございません・・・。
この写真での問題点は❝床暖房配管が保護されていない❞と言う点です。
この床暖房配管の材質は「ポリブデン管」と言って、汚れが付きにくい、錆びない等の長所がありますが、「紫外線に弱い」と言う短所があります。
こんな「お天道様いっぱい浴びてっから、体にもいいんだぁ」みたいな状態では、床暖房配管は逆に劣化していきます。
劣化していくと、いつかはスパッと亀裂が入り、そこから循環水は漏れて行ってしまいます。
と、言うことで遮熱管という部材を被せ、さらにこの上からは保温材も被せ、耐候性の化粧テープを巻きました。
これで配管は紫外線から守られます。
気付かれにくい地味な作業ですが、これも床暖房スペシャリストだからこそできる作業なのです。
と言うことで、ここからは真の床暖房スペシャリストが行った高品質な交換工事後のご紹介となります。
ご覧ください↓
＜交換工事後 床暖房リモコン＞
新しい床暖房リモコンは、長府製作所の多機能リモコン「CMR-2611」と言います。
1日何度でも入り切りが可能なタイマーを2パターン設定できて、さらに「通常」と「セーブ」とで温度の使い分けもできる、誰が何と言おうと「多機能」なリモコンです。
＜交換工事後 室内機＞
交換後の室外機、長府製作所の「RCY-4042X」です。
誰が何と言おうと「普通」のエアコンです。
❝親愛なる長府製作所様へ❞
いつも大変お世話になっております。Dr.マーレです。
RAYシリーズのエアコン室内機、もうちょっと機能のバリエーション増やしません？
「もうちょっと機能が欲しい」
というお客様が結構いますよ！？
＜交換工事後 室外機＞
新しい室外機は、長府製作所の「AEY-4042X」と言います。
高さ、幅共に少し大きくなりましたが、Dr.マーレが工事をしたので、安心感もだいぶ大きくなりました♪
→がセット型番「RAY-4042X」
→が室外機型番「AEY-4042X」
→が室内機型番「RCY-4042X」
となっています。
小さいし目がチカチカしてたらゴメンね(◞‸◟)
このように世の中には、見た目はただのエアコンだけれども、実は交換可能な業者が限られてくる「温水床暖房付エアコン」だったなんてこと結構あるんですよ。
それを交換しようとした時、正直にわからないと言ってくれる業者さんなら良いけど、なんと何も言わずに仕事とお金欲しさに黙って「普通のエアコン」にしてしまう業者さんもいるようです。
要は床暖房配管や信号線を接続しなければ普通のエアコンと工事は変わりませんからね。
そして冬場になり、いざ床暖房を使おうと思ったら全然床が暖まらない・・・。
なんてかわいそうなのでしょう・・・。
そうならないためにも、今回挙げたような型番の機種を使っている方は、是非Dr.マーレにご相談ください。
エアコン、水道、床暖房、すべての要素で圧倒的な品質を誇るDr.マーレが、提案、施工、アフターフォローまで責任を持って承らせていただきます。
それではまたの機会に・・・。
まったね〜☆
